将半导体制造工艺从试生产扩展到量产 (HVM) 是半导体生命周期中最关键、最复杂的过渡阶段之一，也是大多数工艺真正得到验证的阶段。在试生产阶段，目标是证明工艺的有效性。工程师在受控条件下操作，实时调整参数并解决问题。虽然存在一定的变异性，但由于产量低且监管严格，因此可以有效控制。
然而，这种模式无法应对规模化生产。
在HVM中，关键在于工艺能否在数千片晶圆、多台设备以及更长的生产周期内保持稳定，而无需持续干预。这种转变与其说是提高产量，不如说是构建一个能够吸收各种变异性而不降低良率的系统。虽然这些挑战普遍存在于半导体制造领域，但在湿法工艺（例如化学机械抛光后清洗 (PCMP)）中尤为突出，因为流体行为、污染控制和材料相互作用会直接影响良率和器件可靠性。
接下来的讨论将基于这些系统规模化生产的经验，其中试点验证与量产性能之间的差距尤为明显。
中试验证与变异性
规模化生产失败最常见的原因之一是对中试成功的误解。在中试环境中，重点在于验证工艺是否有效，确认工艺化学性质，达到可接受的缺陷率水平，并在受控条件下生产出功能正常的器件。

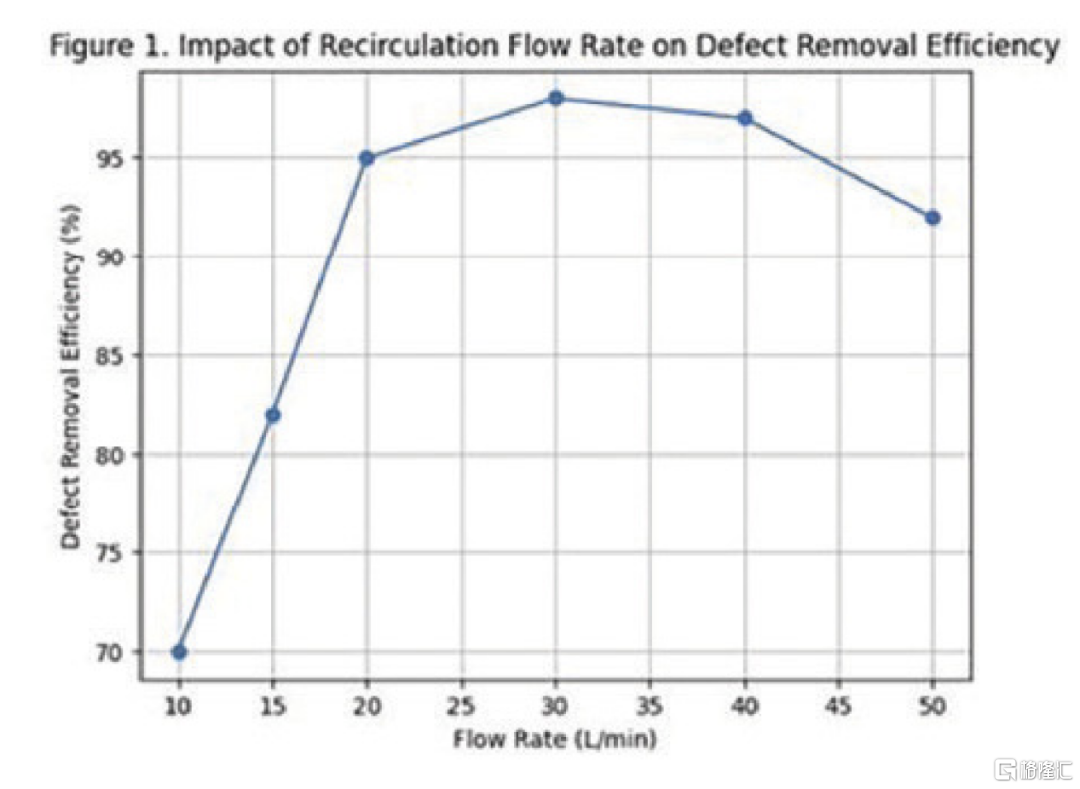

图 1. 混合流量与缺陷去除效率的关系
低于约 15 L/min：由于混合不良，清洗效果不稳定
最佳流量范围 (20–40 L/min)：缺陷去除效率 > 95%
高于约 45 L/min：由于剪切（shear-induced）作用，表面会受到损伤
试点环境无法全面反映该工艺在实际生产环境中各种变异性下的表现。原材料差异、模具差异以及工艺在长期运行过程中的漂移在研发阶段通常可以忽略不计或得到严格控制，但在规模化生产中却会变得显著。
例如，在化学机械抛光 (CMP) 后清洗 (PCMP) 过程中，即使是十亿分之一浓度的痕量金属污染也会引入可靠性风险，例如介电击穿和腐蚀。因此，如果工艺设计无法应对持续运行中的变异性和污染控制，那么在试验阶段表现良好的工艺在量产阶段可能会失败。
随着生产规模的扩大，变异性成为影响良率的主要因素。在试验阶段，参数被视为固定目标。而在高产量 (HVM) 阶段，这些参数则变为统计分布：
膜厚均匀性
关键尺寸偏差
缺陷密度
目标从达到标称值转变为控制偏差范围。在 PCMP 清洗等湿法工艺中，流体输送和混合行为对工艺性能有显著影响。实验数据表明，工艺性能对循环流速高度敏感，如图 1 所示。
这揭示了一个关键的规模化现实：在不重新优化工艺条件的情况下提高产量会引入新的失效模式。
污染与工具匹配
随着变异性的增加，污染问题更难隔离，并逐渐演变为系统级问题。在试点环境中，污染通常被视为一个离散问题。检测到颗粒物异常或金属峰值后，追踪其来源，进行修复，然后继续生产。
这种方法在大批量生产中失效。
在大规模生产中，污染很少与单一事件相关。它会通过多个连续的原材料来源、储罐、分配回路、过滤系统和工具接口等环节嵌入到系统中。即使是来自这些环节的低浓度污染，也可能持续存在并累积到数千片晶圆上。
在PCMP和其他湿法工艺中，这一点尤为关键。上游引入的痕量金属或颗粒并不总是能在下游被清除。相反，它们会在系统中循环，增加沉积在晶圆表面的概率，并直接导致缺陷和可靠性故障。
因此，大批量生产中的污染控制并非仅仅是对异常情况做出反应。这需要对整个系统进行设计，以最大限度地减少污染物的产生、传输和积累。这包括封闭式化学品输送系统、消除管道中的死角、多级过滤以及连续在线监测。
这种转变是根本性的：污染不再是需要修复的问题，而是需要从系统设计中消除的问题。
在试验生产线中，工艺通常是在少量设备上开发的，而且往往是在严格控制的条件下进行的。任何偏差都可以快速识别和纠正。但这种假设在大规模生产中并不成立。
在大规模生产中，相同的工艺流程必须在整套设备上运行，而没有两台设备的性能完全相同。温度均匀性、流体动力学、腔室条件或硬件磨损方面的微小差异都会导致工艺输出出现可测量的变化。在单台设备上看似稳定的工艺流程，在多台设备上可能会出现分布不均的情况。
因此，设备匹配至关重要。晶圆厂依靠黄金设备基线、跨设备校准和高级工艺控制 (APC：advanced process control) 来确保性能一致。即便如此，由于使用和维护周期，设备性能仍会随时间推移而发生漂移，需要持续监控和调整。
产能的提升又增加了另一层复杂性。随着晶圆数量的增加，设备条件会发生变化，热分布会改变，耗材会老化，工艺行为可能会超出最初的预期范围。
在试生产产能下验证的工艺流程通常需要在量产负荷下进行重新优化。
在高产量下，工艺偏差并非由单台设备引起，而是由多台设备同时运行之间的相互作用导致。控制这种偏差对于维持良率至关重要。
良率与规模化
变异性、污染和工具差异的综合影响最终体现在良率表现上。在大批量生产中，良率并非一个可以达到并锁定的静态指标，而是需要通过控制缺陷机制和工艺稳定性来持续管理。
在先进工艺节点上，良率损失很少是由单一主要问题造成的。相反，它是由颗粒、金属污染、残留薄膜和工艺引起的表面相互作用等多种因素共同作用的结果，这些因素通常分布在多个步骤和工具中。难点不仅在于检测，还在于正确归因。在线检测可以识别缺陷数量，但如果不了解其潜在机制，优化工作往往会关注错误的变量。
在湿法工艺（例如 PCMP 清洗）中，这种区分变得尤为重要。一部分看似与颗粒相关的缺陷可能源于流体行为而非固体污染。通过混合或泵送引入的微气泡会粘附在疏水表面上，并在干燥过程中破裂，留下残留物，这些残留物会被识别为缺陷。如果这些机制未能被正确识别，仅仅改进过滤或提高材料纯度可能无法解决良率损失的真正根源。因此，良率的提升与其说是降低缺陷总数，不如说是隔离并控制导致变异的主要机制。
此外，从试生产到大规模生产的过渡并非仅仅是改进单个工艺步骤，而是要整合一个在持续生产条件下保持稳定的系统。在试生产环境中，性能主要取决于受控条件下的局部工艺优化。而在大规模生产中，性能则取决于工艺、设备、材料和控制系统之间的交互效果。任何一个接口引入的变异都可能在整个系统中传播，而且这种传播往往不易察觉。
材料差异会影响工艺灵敏度，工具差异会放大微小的偏差，反馈延迟会延长纠正问题所需的时间。这些交互作用，而非任何单一参数，往往决定了整体制造性能。
半导体清洗和化学系统的规模化发展凸显了一个一致的模式。在研发阶段可接受的纯度水平，在生产阶段可能会成为限制因素，这不仅影响良率，还会影响器件的长期可靠性。过滤和流体处理通常被视为辅助功能，但实际上却成为直接影响缺陷率和重复性的主要工艺控制手段。化学品的混合、输送和调节方式与配方本身同样重要。同时，问题检测和纠正的速度也至关重要。在产能爬坡阶段，即使反馈出现微小的延迟，也会对良率产生显著影响，因此计量、工程和制造之间的快速集成至关重要。
面向规模化的设计
规模化不能等到工艺开发完成后才进行。在理想化的试验条件下验证的工艺，一旦暴露于真实的生产环境中，往往会变得不稳定。
为了避免这种情况，开发需要从一开始就考虑生产的实际情况。这包括在实际产能下验证工艺，考虑材料和设备的变异性，并在工艺定义的同时构建控制策略。如果这些要素引入得太晚，产能爬坡时间往往会延长，良率稳定也会变得更加困难。
随着半导体制造向埃级技术发展，对变异性的容忍度不断降低。更小的特征尺寸会增加对污染和工艺漂移的敏感性，而更复杂的材料体系会引入更多必须控制的相互作用。其结果是，制造环境的性能取决于系统间更紧密的集成以及更快、更具适应性的控制。误差容限降低，在生产条件下保持稳定性成为主要制约因素。
规模化是指工艺从开发成功过渡到可制造性的关键点。决定技术优劣的并非工艺在受控条件下是否有效，而是工艺能否在不同工具、不同时间、以及生产规模下持续稳定地运行。这种稳定性最终决定了某项技术能否应用于大规模生产。
